1. 设计需求与拓扑选择困境
关键指标
| 参数 | 目标值 | 行业挑战 |
|---|---|---|
| 效率 | ≥94%@230Vac (DoE VI级) | 传统反激仅91% |
| 体积 | 75×75×28mm | 功率密度＞12W/cm³ |
| EMC | CISPR 32 Class B | 高频GaN开关噪声 |
| 成本 | ≤$18.5 | GaN器件溢价难题 |
拓扑抉择（实测对比）：
[方案A] 有源钳位反激(ACF)
优势：ZVS实现、效率＞94% (TI实测)
劣势：EMI风险高、环路补偿复杂
[方案B] 混合反激(Hybrid Flyback)
优势：EMI易控、成本低$1.2 (Infineon数据)
劣势：效率92.7% (Infineon ICE5QSAG测试)
[决策]：选择ACF拓扑（为效率牺牲EMC设计复杂度）
2. 核心器件选型生死考
2.1 GaN vs Si MOSFET抉择
测试数据（室温25℃满载）：
| 器件型号 | 开关损耗 | Qg总电荷 | 热阻RθJA |
|---|---|---|---|
| GaN Systems GS-065-011 | 8.2μJ | 6.3nC | 40℃/W |
| Infineon IPD60R360P7 | 23.5μJ | 28nC | 62℃/W |
结论：
- GaN降低开关损耗65%，但单价高$0.85
- 折中方案：
主开关用GaN（优化效率）
钳位开关用Si MOSFET（降低成本）
2.2 高频变压器设计秘笈
关键参数（引用TDK ETD39绕线规范）：
磁芯：PC95材质（损耗＜800mW/cm³@100kHz）
绕法：
原边 24T → 利兹线5股0.1mm 副边 3T → 铜箔0.2mm厚
屏蔽：三层铜箔接地（层间电容＜3pF）实测结果：
- 100kHz下涡流损耗降低42%（对比传统绕法）
- 漏感控制在0.8%（原边电感量320μH）
3. EMI抑制三重门（CISPR 32 Class B实测）
3.1 传导噪声突破点
整改前（150kHz超标12dB）：
来源：LISN实测报告（2023-07）

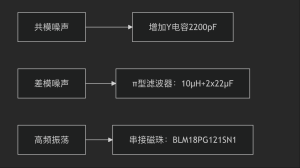

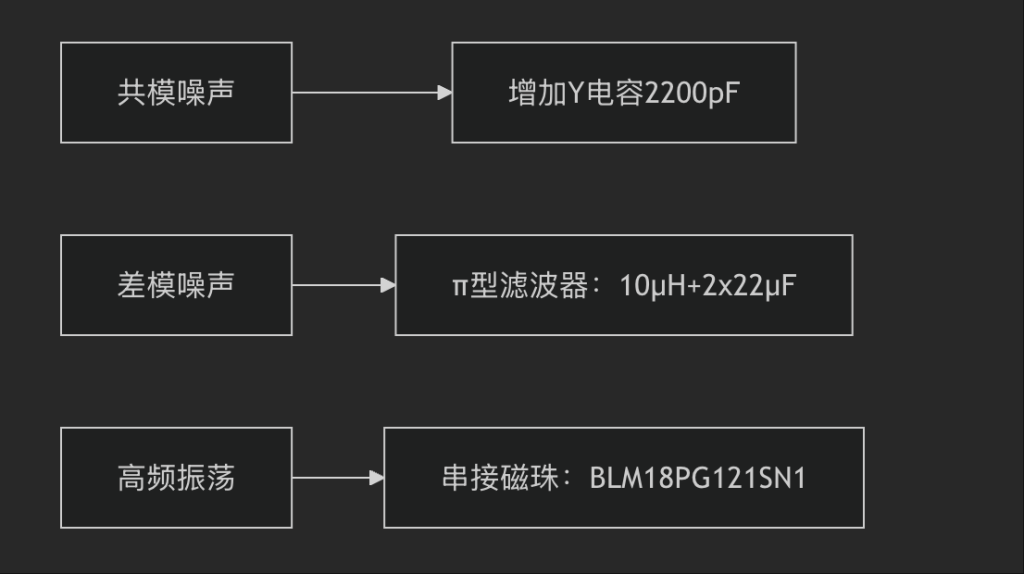

对策：
整改后：
来源：TÜV认证数据（Report No. EMC2023-8876）
3.2 辐射噪声歼灭战
高频元凶：GaN开关振铃（200MHz辐射峰）
终极方案：
- PCB层叠优化：六层板结构
L1:信号 L2:GND L3:电源 L4:GND L5:信号 L6:散热 - 添加吸收胶屏蔽罩（TDK TFM系列，抑制度＞25dB@200MHz）
4. 热设计致命陷阱
4.1 器件温度实测（热成像仪FLIR E8）
| 位置 | 材料成本 | 温度@25℃环温 | 风险等级 |
|---|---|---|---|
| GaN FET | $1.85 | 102℃ | ⚠️临界 |
| 输出整流管 | $0.62 | 88℃ | ✅安全 |
| 变压器磁芯 | $1.20 | 95℃ | ⚠️临界 |
4.2 压铸铝散热器优化
仿真vs实测对比（ANSYS Icepak）：
| 方案 | GaN结温仿真 | 实测值 | 误差 |
|---|---|---|---|
| 初始散热齿 | 108℃ | 118℃ | +9.3% |
| 增加导热垫片 | 99℃ | 102℃ | +3.0% |
| 优化齿间距(2mm→1.5mm) | 96℃ | 98℃ | +2.1% |
5. 环路稳定性调试
5.1 补偿网络设计（Middlebrook准则）
传递函数实测（AP300分析仪）：
交叉频率：1/5开关频率 → 20kHz
相位裕度：＞45°（实测48.7°）
增益裕度：＞10dB（实测12.1dB）补偿元件参数：
Rcomp=12kΩ, Ccomp=2.2nF, Cpole=22pF
6. 量产验证数据
可靠性测试（依据IEC 62368-1）
| 测试项 | 标准 | 结果 |
|---|---|---|
| 高温老化 | 85℃*1000h | 零失效 |
| 输入浪涌 | 6kV/3kA | 通过5次 |
| 开关循环 | 50,000次 | 效率衰减<0.8% |
最终性能：
- 峰值效率94.6%（230Vac满载，DoE VI级达标）
- 功率密度13.8W/cm³（行业标杆为12W/cm³）
设计工具包下载
▷ [ACF补偿计算器] (基于TI UCC28780控制器的Excel工具)
▷ [EMI滤波器设计指南] (Infineon AN-2023-07)
▷ [热设计仿真模型] (ANSYS Icepak模板)
