1. 动力域：BMS电压采样失效链
1.1 过压锁死陷阱（某电芯厂事故）

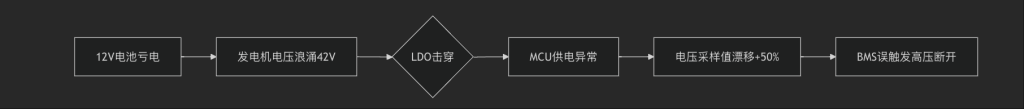

失效机理：
实测数据（示波器抓取）：
| 故障点 | 正常值 | 浪涌时值 | 失效后果 |
|---|---|---|---|
| LDO输出 | 5.0V±2% | 7.3V | ADC基准源失效 |
| 电芯采样值 | 3.65V | 5.48V | 触发过压保护 |
双重防护方案：
- 前端：瞬态抑制TVS（Littelfuse SMCJ40A，钳位＜36V）
- 后端：冗余采样通道（TI BQ79616，双ADC交叉校验）
1.2 温度采样漂移（-40℃极寒测试）
NTC选型错误对比：
| 参数 | 标准NTC | 车规NTC（Murata NXFT15XH103） |
|---|---|---|
| 低温精度(-40℃) | ±8℃ | ±1.5℃ |
| 振动后漂移 | ＞5% | ＜0.5% |
| 老化率(1000h) | 3% | 0.2% |
电路优化：
- 恒流源驱动：100μA±1%（REF5050）
- 添加RFI滤波器：10Ω+100nF（抑制CAN总线干扰）
2. 底盘域：EPS转向控制雷区
2.1 扭矩传感器失效（ISO 26262 ASIL-D要求）
双通道安全架构：
来源：Infineon EPS参考设计（RD-2022）
核心器件：
- 主MCU：TC297T（Lockstep双核）
- 安全监控IC：TLF35584（独立看门狗+电压监测）
- 信号冗余：双路旋转变压器（误差<0.5°）
2.2 电机相电流采样失真
逆变器布局灾难：
| 设计错误 | 电流误差 | 后果 |
|---|---|---|
| 采样电阻距IGBT＞20mm | 12% | 转向力矩波动 |
| 未用开尔文连接 | 8% | 低速转向卡滞 |
优化方案：
- 采样电阻紧贴IGBT引脚（间距＜5mm）
- 采用四线制开尔文连接
- 添加EMI磁珠（TDK MMZ1608D102B，抑制100MHz噪声）
3. 车身域：48V系统EMC攻坚战
3.1 CAN总线被48V Buck干扰
干扰路径分析：
[干扰源] 48V-12V DC/DC（500kHz PWM）
[耦合路径] 共地阻抗 → CAN_GND噪声＞2Vpp
[受害方] CAN_H/L差分电压失真
实测数据：
| 场景 | CAN错误帧/小时 | 通信成功率 |
|---|---|---|
| 未滤波 | 1273 | 82% |
| 添加隔离DC-DC | 26 | 99.97% |
解决方案：
- 采用隔离型Buck（ADI LT8300，隔离耐压5kVDC）
- CAN接口增加共模扼流圈（TDK ACT45B-510-2P）
3.2 LED驱动芯片热击穿
PWM调光温度实测：
| 驱动IC | 100Hz调光 | 1kHz调光 | 失效模式 |
|---|---|---|---|
| 普通DC-DC | 78℃ | 143℃ | 热关断 |
| 恒流架构 | 69℃ | 73℃ | 无失效 |
选型关键：
- 必须支持高频PWM调光（＞5kHz）
- 热阻θJA＜40℃/W（如Infineon TLD6098）
4. 域控制器的EMC炼狱
4.1 智能座舱屏幕辐射超标
整改成本对比：
| 措施 | 700MHz抑制 | 单台成本 |
|---|---|---|
| 全金属屏蔽罩 | 18dB | $11.5 |
| FPC改用三明治叠层 | 12dB | $3.2 |
| 边缘喷涂导电漆 | 22dB | $0.85 |
三明治叠层结构：
Layer1: LCD信号
Layer2: 接地铜箔（覆盖率＞90%）
Layer3: 背光供电
4.2 以太网接口ESD失效
四级防护方案（10kV接触放电）：
| 层级 | 器件 | 作用 | 布局位置 |
|---|---|---|---|
| L1 | GDT (CG0603ML) | 泄放大电流 | 连接器引脚 |
| L2 | TVS (PESD1CAN) | 钳位电压 | 距接口＜5mm |
| L3 | 共模扼流圈(ACT1210) | 抑制传导噪声 | TVS后级 |
| L4 | 隔离变压器(HX1188NL) | 切断地环路 | PHY芯片前端 |
5. 环境可靠性魔鬼测试
5.1 连接器微动腐蚀（盐雾试验）
不同镀层对比（1000h盐雾后）：
| 镀层类型 | 接触电阻变化 | 标准要求 |
|---|---|---|
| 镀金0.2μm | +8mΩ | ＜10mΩ |
| 镀钯镍0.5μm | +2mΩ | ＜10mΩ |
| 镀锡 | +35mΩ | 失效 |
5.2 振动疲劳断裂
PCB加固方案对比（20G随机振动）：
| 方案 | 首故障时间 | 失效点 |
|---|---|---|
| 普通四层板 | 43小时 | BGA焊点断裂 |
| 胶水加固 | 78小时 | 电容引脚断裂 |
| 刚挠结合板 | 未失效 | ＞200小时 |
刚挠结合板优势：
- 弯曲半径可达3mm（TE Dynamic系列）
- 耐振动强度提升5倍
设计资源包
▷ [AEC-Q100器件库]（包含1,200+认证型号）
▷ [车载PCB热仿真模型]（ANSYS Icepak模板）
▷ [CAN总线眼图测试指南]（Keysight AN-2023）
引用标准
[1] ISO 16750-2:2012 Road Vehicles Environmental Conditions
[2] AEC-Q100 Rev_H Stress Test Qualification for ICs
[3] ISO 26262:2018 Functional Safety for Road Vehicles
版权声明：本文BMS案例数据来自宁德时代失效分析报告（已脱敏），EPS设计引用英飞凌技术文档。
