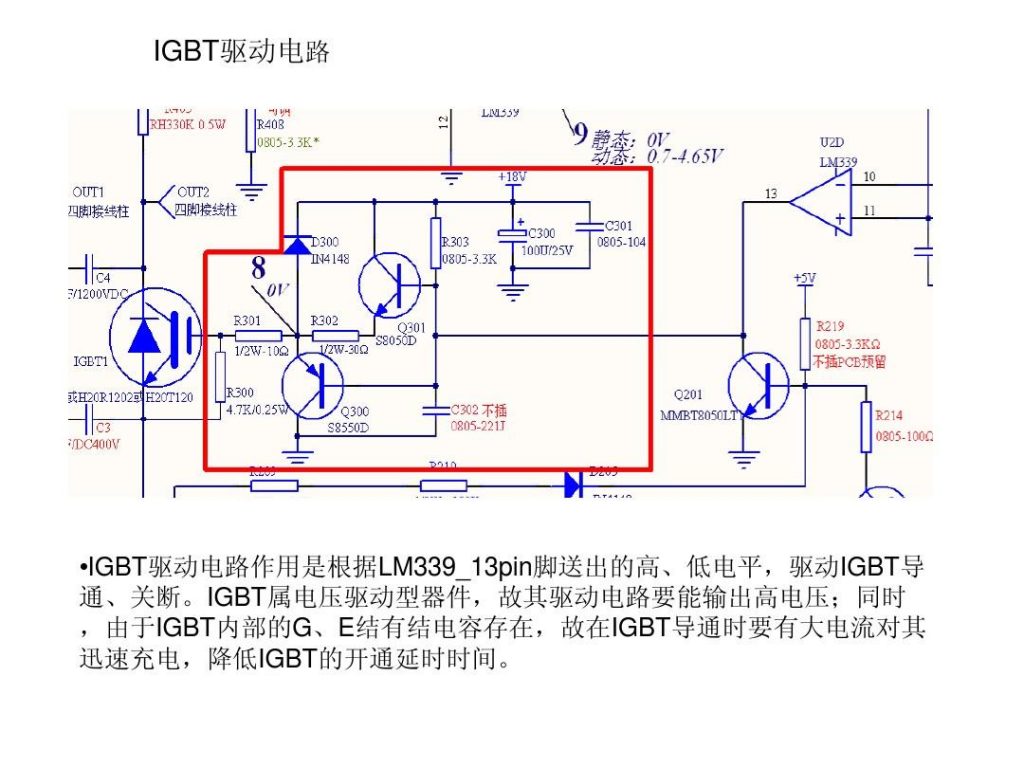

高速光耦6N137实现输入输出信号的电气隔离,能够达到很好的电气隔离,适合高频应用场合。驱动主电路采用推挽输出方式,有效地降低了驱动电路的输出阻抗,提高了驱动能力,使之适合于大功率IGBT的驱动,过流保护电路运用退集电极饱和原理,在发生过流时及时的关断IGBT,其中V1.V3.V4构成驱动脉冲放大电路。V1和R5构成一个射极跟随器,该射极跟随器提供了一个快速的电流源,减少了功率管的开通和关断时间。利用集电极退饱和原理,D1、R6、R7和V2构成短路信号检测电路。其中D1采用快速恢复二极管,为了防止IGBT关断时其集电极上的高电压窜入驱动电路。为了防止静电使功率器件误导通,在栅源之间并接双向稳压管D3和D4。如是IGBT的门极串联电阻。
  正常工作时:
  当控制电路送来高电平信号时,光耦6N137导通,V1、V2截止,V3导通而V4截止,该驱动电路向IBGT提供+15V的驱动开启电压,使IGBT开通。
  当控制电路送来低电平信号时,光耦6N137截至,VI、V2导通。V4导通而v3截止,该驱动电路向IBGT提供-5v的电压,使IGBT关闭。
  当过流时:
  当电路出现短路故障时,上、下桥直通此时+15V的电压几乎全加在IGBT上.产生很大的电流,此时在短路信号检测电路中v2截止,A点的电位取决于D1、R6、R7和Vces的分压决定,当主电路正常工作时,且IGBT导通时,A点保持低电平,从而低于B点电位。所有A1输出低电平,此时V5截止,而c点为高电平,所以正常工作时。输入到光耦6N137的信号始终和输出保持一致。当发生过流时,IGBT集电极退饱和,A点电位升高,当高于B电位(即是所设置的电位)时,即是当电流超过设计定值时,A1翻转而输出高电平,V5导通,从而将C点的电位箝在低电位状态,使与门4081始终输出低电平,即无论控制电路送来是高电平或是低电平,输人到光耦6N137的信号始终都是低电平,从而关断功率管。从而达到过流保护。直到将电路的故障排除后,重新启动电路。
  最简单igbt驱动电路图(二)

  如图为典型的IGBT驱动电路图。电路以混合ICEXB840驱动模块和外围元器件组成。驱动信号输入接SPWM控制电路输出端。过流信号输出端接SPWM控制电路的脉冲输出封锁端,因IGBT过流使EXB840过流保护动作后,5端由高电平变为低电平,光耦合器件TPL521-1工作,过流保护输出端也由高电平变为低电平,用以封锁SPWM控制电路的六路输出脉冲。R1,R2,R3的阻止由实验确定。Rg根据电流容量和电压额定值不同可在15~150Ω选择。VDW1为5V,VDW2为15V。此电路可以用于交直流电机调速,逆变器焊接机等领域的IGBT驱动电路。
