随着电子元件表面安装技术的发展,在设计各种新型电子设备时都会选用小型或超小型的电子元器件,使得设计出的电子设备体积更加小巧、便于携带、使用方便。KEMET系列固体担电容正是为这类设备的需要而设计和生产的。

KEMET系列固体钽电容产品详解选型选购手册

1、KEMET系列简述:

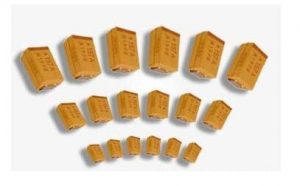

美国KEMET电子公司生产的KEMET系列固体担电容,在0.1uF~1000uF的范围内,根据不同需要分成若干系列,可供使用者选择。

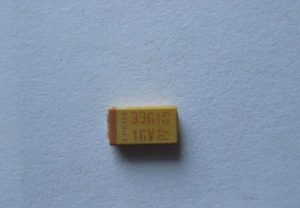

1、 T491系列(工业级) 该系列是目前使用表面安装元件设计的主选产品,该产品在性能要求上符合或超过EIA标准535BAAC,其引线和尺寸符合全球标准。 T491系列有4种外形尺寸,S/3216L}T/3528L的高度仅为1.2 mm U/6032L的高度是1.5 mm V/7343L的高度是2.0 mm。

2、T492系列(军品级) T492系列电容通过了MIL-C-55365/8(CWR11)的认可,其元件的失效率为0.001 %/ 1 000小时,它是T491系列产品的军用版。

3、T494系列l低等效串联电阻((ESR),工业级] T494系列是工业级低等效串联电阻系列,尺寸及电容和额定电压乘积(CV)值与T491系列相同,该系列电容主要用于输出滤波等。

4、T495系列(低等效串联电阻,强浪涌型) T495系列是特别为开关电源和DC-DC变换器而设计的输出滤波电容,具有非常低的等效串联电阻,可承受很高的纹波电流,稳定性好。 该系列电容容量范围在4.7 uF~470uF额定工作电压为6一50 V。

5、 T496系列(带保险装置) T496系列是一种能提供“自动防故障装置”的担电容。在电容内部装有保险元件,当在电路中出现了较高的故障电流时,可提供很好的保护。该系列电容容量范围在0.15uF~470uF额定工作电压为6~50 V,标准容差为士20%和士10%。

6、T510系列(超低等效串联电阻) T510系列是新型超低等效串联电阻的担电容,具有超低等效串联电阻和高纹波电流承载能力,可用于高速微处理器SMPS滤波和电源去祸。

7、T520系列(KO电容) T520系列采用担阳极和Ta2o5。电介质,使用一种传导性良好的聚合物替代Mn0:作为电容器的阴极,使得该种电容器具有非常低的等效串联电阻(比标准担电容要小50%以上),且适合在高频条件下使用。

KEMET系列固体钽电容产品详解选型选购手册

2、担电容特性:

1)电性能:

固体担电容通常用于隔直、旁路、去祸和滤波,是有极性的元件。但也可将两个有极性的元件,正极和正极或负极和负极连接,作为无极性的元件应用于交流电路,如用于定时电路等。

2 )KEMET各系列担电容的主要特点:

T491系列:电容量0.1uF~470uF;容差士10%士20%;工作电压3一50 V直流;

T492系列:T491系列的军品级,经MIL-PRF-55365/8认可。

T494系列:电容量0.1uF~470uF;容差士10%士20%;工作电压4一50 V直流;

T495系列:具有高纹波电流和浪涌电流承载能力,低等效串联电感(小于2.5 nH) 。

T496系列:保险功能启动:25℃条件下,故障电流4A或更高时,动作时间1秒钟以内。

T510系列:超低等效串联电阻,小于30 mS2;其中新型E/7260等效串联电阻小于18 mS2;可承受达4A纹波电流。

T520系列:新型I}0电容,具有更低的等效串联电阻。
