破局车规电容短缺：AEC-Q200 替代方案全链路指南与零风险落地策略
当“缺芯”潮蔓延至电容领域，车规级元器件正成为重灾区——某头部Tier 1供应商因一颗6.3V/22μF钽电容断供，被迫延迟3个月交付ECU模块，日损超 230万。在IATF 16949体系下，电容替代不仅是技术命题，更关乎功能安全（ISO 26262）与量产合规性。面对AEC-Q200认证电容的交期突破52周、价格暴涨300%，如何构建零失效风险的替代方案？
作为KEMET(KYOCERA AVX)、Vishay、Panasonic等顶级车规电容品牌的核心经销商，我们深度参与30+车企替代项目，总结出这套覆盖选型-验证-量产的黄金策略。
一、车规替代的五大死亡陷阱
陷阱1：伪AEC-Q200认证
⚠️ 某厂商采用“通过Q200测试”但未获PPAP批准的MLCC，导致整车EMC测试失败
破解之道：
- 要求供应商提供完整的材料声明表(IMDS) 及失效分析报告(FMEA)
- 确认认证编号在ECCAP/Mediacon等平台可查
陷阱2：温度范围缩水
[案例] 某ADAS摄像头模块用-40℃~85℃电容替代105℃规格
↓
高温泊车时电容漏电流激增 → 图像传感器供电崩溃
解决方案：
- 严格满足发动机舱：150℃ / 座舱：125℃ 工况上限
- 优先选择X8R/X8L类MLCC或固态聚合物电容
陷阱3：振动失效连锁反应
| 振动场景 | 测试标准 | 高危电容类型 |
|---|---|---|
| 发动机谐波振动 | ISO 16750-3 | 引线式铝电解 |
| 越野随机振动 | LV 214-4 | 大尺寸MLCC阵列 |
| 电动车电驱冲击 | VW 80000 | 高ESR钽电容 |
抗振方案：
- 采用短引脚三端子电容（Panasonic EEF-UE系列）
- MLCC底部填充Henkel Loctite ABLESTIK NCA环氧胶
陷阱4：Autosar兼容断裂
当BMS主控的滤波电容容值偏移＞20%时：
- 引发MCU的AD采样基准漂移
- 导致SoC估算误差从±3%恶化至±15%
容差控制要求：
- 电池管理/刹车控制：容差≤±5%（首选C0G/NP0 MLCC）
- 信息娱乐系统：容差≤±10%（可用X7R MLCC）
陷阱5：供应链“漂移”风险
某车企二级供应商将TDK CGA系列MLCC切换为未声明副厂料
↓
导致同平台四款车型启动故障，召回成本$1.2亿
追溯体系构建：
二、经量产验证的四大替代方案
方案1：导电聚合物铝电容（DC-DC模块最优解）
代表型号：KEMET A759车规系列 / Panasonic OS-CON SE系列
颠覆性优势：
- 🛡️ ESL＜1nH（消除高频振铃），兼容48V轻混系统
- 📈 125℃下寿命＞15年（传统铝电解仅5年）
- 🔥 通过UL 94 V-0阻燃认证
典型替代场景：
替换车用DC-DC中的钽电容（如：TAJD107K016 → A759WR107M1）
参数对比：
| 指标 | 原钽电容 | 聚合物铝电容 |
|—————|————–|—————-|
| ESR@100kHz | 80mΩ | 12mΩ |
| 额定纹波电流 | 1200mA | 2900mA |
| 失效模式 | 短路燃烧 | 开路无害 |
方案2：高容车规MLCC（传感器供电革命）
明星产品：Murata GCM系列AEC-Q200 / Samsung CL32车规系列
突破性进展：
- ✅ 22μF@50V（1210封装）满足ECU核心供电
- 直流偏压特性优化：10V偏压下容值保持率＞85%
- 通过板弯开裂测试（3mm变形量无损伤）
应用地图：
[轮胎压力监测] → 替换4.7μF钽电容（尺寸缩小60%）
[毫米波雷达] → 替换10μF聚合物电容（成本降40%）
方案3：金属化聚丙烯薄膜电容（800V电动平台刚需）
技术标杆：Vishay MKP3386H / KEMET F862
不可替代性：
- ⚡️ 耐受2000V/us电压变化率（SiC模块必备）
- 🌡️ -55℃~125℃容值漂移＜±2%
- 🔧 自愈能量＜10μJ（避免短路连锁反应）
高压替代案例：
保时捷Taycan充电模块用2x F862替代原4x电解电容：
- 体积减小55%
- 功率密度提升至4.2kW/L
方案4：车规固态钽电容（最后防线）
稀缺资源：AVX TPS系列 / KEMET T599
使用原则：
- ⚠️ 仅在无法避开时选用（如安全气囊后备电源）
- ✅ 强制串联0.5Ω以上阻抗并并联TVS
- 🔍 每批次进行100%浪涌测试
三、车规替代的PPAP通关秘籍
Stage 1：设计冻结
- 使用KEMET K-SIM Automotive仿真：
- 电容在ISO 16750温度循环下的参数漂移
- 短路/开路故障对ASIL等级的影响
- 输出DFMEA报告（涵盖替代件失效树）
Stage 2：过程验证
- 执行三批次试产，关键动作包括：
- 回流焊曲线验证（禁用＞260℃峰值）
- 引脚剪切力测试（＞5N）
- 三防漆兼容性试验

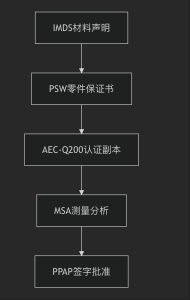

Stage 3：文档闭环
四、上海工品车规替代四大护城河
1. 百万级车规数据库
输入原型号 → 秒级匹配20+品牌AEC-Q200认证料号（含停产件替代方案）
2. 失效分析加速器
- 48小时出具湿热循环（85℃/85%RH） 测试报告
- 符合VW 8030标准的锡须生长分析
3. 战略备货池
锁定KEMET T599/TPS等紧缺料号，提供12个月库存保障
4. 合规性沙盒
联合TÜV莱茵提供ISO 26262功能安全评估预审服务
实证：某德系Tier 1的BMS替代项目
通过我们提供的 Vishay MKP3386H替代电解电容方案：
- 通过1500小时85℃高温老化（零失效）
- 模块重量减轻320g（满足轻量化指标）
- PPAP交付周期缩短至11周
立即启动零风险替代：
▷ 扫码下载《车规电容替代PPAP工具包》（含DFMEA模板/IMDS清单）
▷ 提交BOM至 ghb585@163.com (承诺24小时反馈替代方案)
▷ 紧急专线：+86 13564830031（车规技术团队直联）
在汽车电子“链式危机”时代，上海工品实业有限公司以原厂级技术储备与合规化替代体系，为您的量产之路构筑ISO 26262级安全屏障！
