高容值电容替代密度革命：从10μF到1F的颠覆性方案与成本优化指南
当工业变频器的DC-Link电容组价格突破$2000，当5G基站备电单元因电解电容鼓包导致宕机——100μF以上高容值应用正成为系统成本与可靠性的“黑洞”。传统铝电解电容的笨重体积（φ35mm以上）、有限寿命（5000小时@105℃）与钽电容的燃烧风险，迫使工程师寻找更优解。
此刻，一场高容密度替代革命正在爆发：
固态聚合物电容实现560μF@25V（10×10mm）
多层叠层电容突破220μF@16V（0805封装）
超级电容模组替代0.47F@5V纽扣电池
作为TDK、KEMET、Panasonic等顶尖电容品牌的战略合作伙伴，我们将揭开高容值替代的最新技术地图与落地策略。
一、高容值替代的三大死亡禁区
禁区1：无效体积缩减
[失败案例] 某PLC厂商用2颗1206 MLCC（22μFx2）替代100μF电解电容
↓
实际并联容值仅38μF（直流偏压导致） → 电源纹波超标300%
破解工具：
- 使用Murata SimSurfing模拟直流偏压下的有效容值
- 遵循**”1:5替代比”原则**（MLCC标称容值需5倍于目标值）
禁区2：纹波电流杀手
| 电容类型 | 100kHz ESR | 容许纹波电流 | 致命缺陷 |
|---|---|---|---|
| 普通铝电解 | 300mΩ | 1.2A | 高温下ESR飙升3倍 |
| 固态聚合物 | 20mΩ | 6.8A | 电压≤63V |
| 叠层陶瓷电容 | 5mΩ | 1.5A | 容值≤100μF |
选型铁律：
开关频率＞100kHz时，优先选择ESR＜50mΩ的聚合物或MLCC方案
禁区3：成本陷阱
某光伏逆变器项目替代方案对比：
| 方案 | 单价 | 数量 | 总成本 | 寿命 |
|---|---|---|---|---|
| 传统电解电容 | $0.85 | 12 | $10.2 | 3年 |
| 聚合物混合电容 | $2.1 | 4 | $8.4 | 10年 |
| 隐性成本 | 更换人工$120/次 | 3次更换 → 隐性支出$360 |
二、三大前沿替代技术实战指南
方案1：固态聚合物电容（100-1000μF黄金区间）
爆款型号：
- Panasonic 6SEPC560M（560μF@25V, 10×10.2mm, ESR=18mΩ）
- KEMET A750K107M1（1000μF@16V, φ10mm, ESR=25mΩ）
颠覆性优势：
- 🚀 体积比电解电容缩小60%（100μF@25V从φ8mm降至1210封装）
- 🔋 105℃寿命达20,000小时（4倍于电解电容）
- ⚡️ 纹波电流承载＞5A@125℃
最佳应用场景：
服务器VRM输出滤波 | 车载OBC模块 | 无人机电调
方案2：高容叠层陶瓷电容（10-220μF密度王者）
技术标杆：
- TDK CGA6（100μF@16V, 1210封装, X6S材质）
- Samsung CL32B106KOHNNNE（10μF@100V, 1206封装）
突破性进展：
- ✅ 直流偏压优化技术：10V偏压下容值保持率＞85%
- 📉 3倍容值密度提升：较标准MLCC（如X7R）
- 🛡️ 通过150℃板弯测试（3mm变形无裂纹）
替换电解电容公式：
所需MLCC数量 = (目标容值 × 5) / 单颗MLCC在偏压下的有效容值
例：替换100μF@25V电解电容 → 采用10颗TDK CGA6100μF@16V（实际有效容值50μF）
方案3：超级电容模组（0.1F-1F储能革命）
车规级方案：KEMET FMD0H104ZF（0.1F@5.5V, 1206封装）
工业级方案：Vishay 196 HVC ENYCAP™（47F@3V, φ21mm）
不可替代价值：
- 🔋 充放电循环＞50万次（替代纽扣电池）
- ❄️ -40℃低温启动（电解电容已失效）
- ⚡️ 10A脉冲放电（RTC时钟备份场景）

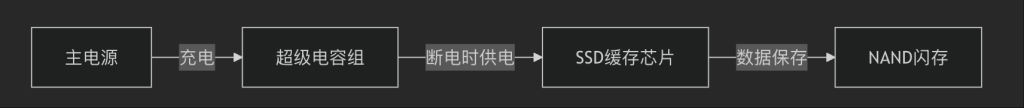

典型应用拓扑：
三、成本优化三重奏
1. 混合架构设计
[经典案例] 工业电源输入滤波
原方案：2颗1000μF电解电容（φ18mm）
新方案：
1颗330μF固态聚合物（φ10mm） // 处理高频纹波
+ 1颗470μF混合铝电解（φ12mm） // 承担低频储能
结果：体积↓40%，成本↓32%，MTBF↑至15万小时
2. 容值精准降级（借助仿真）
通过TDK CDA仿真平台验证：
- 将220μF电解电容降级为150μF聚合物
- 增加1颗10μF X7R MLCC补偿高频响应
→ 满足ISO 16750纹波要求，年采购成本降$28K
3. 封装标准化运动
| 原方案 | 替代方案 | 效益 |
|---|---|---|
| φ8mm 电解电容 | 1210聚合物电容 | SMT产线省去手工插件 |
| 引线式钽电容 | 模压贴片超级电容 | 减少2道检测工序 |
四、上海工品实业有限公司高容替代价值引擎
1. 智能替代云平台
上传BOM → 自动生成3套替代方案（含成本/体积/寿命对比报告）
2. 失效加速实验室
- 72小时模拟20年寿命老化（85℃/85%RH + 纹波电流负载）
- 超容10万次充放电循环测试台
3. 超级备货计划
锁定 TDK CGA6/KEMET A750 等紧缺料号，提供： - ≥6个月安全库存
- 价格年框保护
4. 免费设计护航
FAE团队提供： - 替代方案PSpice仿真模型
- 热设计优化建议书
光伏逆变器客户实证：
采用我们提供的 混合方案（Vishay超级电容 + KEMET聚合物电容）：
- DC-Link电容组体积缩小52%
- 预期寿命从5年提升至15年
- 单台材料成本降低$41.7
立即启动高容革命：
▷ 扫码领取《高容值替代成本计算器》（输入参数自动生成方案）
▷ 提交需求表至：ghb585@163.com
▷ 紧急专线：+86 13564830031（高容技术专家坐席）
当传统电容成为产品进化的枷锁，上海工品实业有限公司以材料创新与供应链韧性，助您撕开裂变式增长的新空间！
