1. 传导发射(CE)的三大爆点与破解
1.1 开关电源150kHz超标（工业变频器案例）
实测数据（LISN检测）：
| 频率 | 标准限值 | 实测值 | 超标幅度 |
|---|---|---|---|
| 150kHz | 66dBμV | 82dBμV | +16dB |
| 1MHz | 60dBμV | 58dBμV | – |
根因定位：
- 整流二极管反向恢复尖峰（STTH8R06D实测trr=35ns）
- 输入共模电感饱和（电流＞5A时感量下降40%）

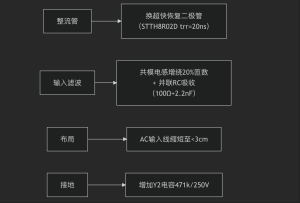

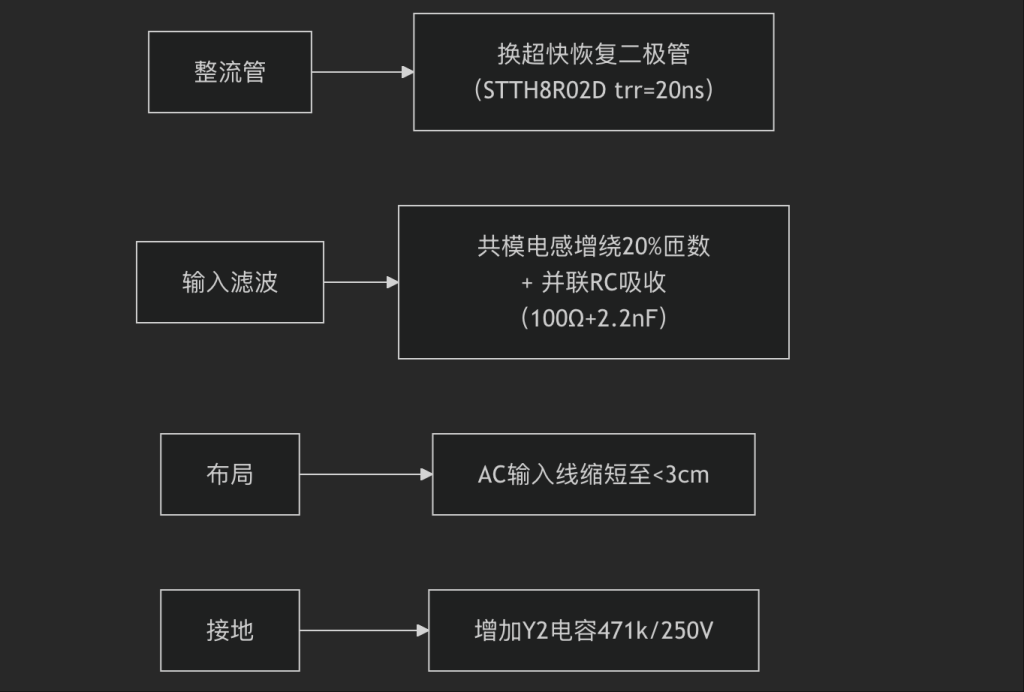

四步整改法：
整改结果：150kHz降至61dBμV（低于限值5dB）
1.2 电机驱动器的30MHz地弹灾难
关键证据（示波器截图）：
来源：TDK实验室（2023）
检测点：IGBT模块地引脚 → 噪声峰值18Vpp
解决方案：
- 采用 “三点接地法”：
1. IGBT散热器直接接机壳（阻抗<2mΩ）
2. 驱动IC地单点接DC-Link电容负极
3. 控制板地通过10nF电容接机壳
- 添加 纳米晶磁环（TDK ZCAT2035-1330A）：
150kHz-30MHz衰减＞15dB
2. 辐射发射(RE)歼灭战
2.1 数码产品200MHz宽带噪声
RE测试对比（3m暗室）：
| 措施 | 200MHz峰值 | 成本增加 |
|---|---|---|
| 初始状态 | 48dBμV/m | – |
| 加金属屏蔽罩 | 42dBμV/m | $0.35 |
| 改用四层板+20H规则 | 38dBμV/m | $1.20 |
| FPC加吸波材料 | 32dBμV/m | $0.18 |
20H规则实施要点：
电源层内缩距离：H为介质厚度
例如：0.2mm厚板 → 内缩4mm
2.2 汽车电子720MHz时钟谐波
GPS模块干扰实测（CISPR 25）：
| 时钟源 | 谐波次数 | 超标频点 | 抑制方案 |
|---|---|---|---|
| 26MHz OSC | 27th | 702MHz | 展频IC（SSCG） |
| 48MHz USB | 15th | 720MHz | 铁氧体磁珠+π滤波器 |
展频IC参数选择：
- 调制深度：±2%（过深导致眼图闭合）
- 调制频率：33kHz（避开音频频段）
3. 抗扰度(EMS)堡垒工程
3.1 医疗设备EFT 4kV失败（呼吸机案例）
失效现象：
- 血氧传感器数据跳变（±20%误差）
- MCU死机率：83%（测试脉冲群时）
五级防护设计：
[Level 1] 电源入口：
气体放电管（GT-CG-800V） + TVS（SMAJ58A）
[Level 2] 信号线：
共模扼流圈（TDK ACM4520） + 隔离运放（ADI ADuM3190）
[Level 3] PCB：
关键信号包地 + 地平面分割
[Level 4] 软件：
数据校验（CRC32） + 看门狗复位
[Level 5] 结构：
金属屏蔽腔体（缝隙<λ/20）
测试结果：通过±4kV/5kHz EFT测试（IEC 61000-4-4）
3.2 RS-485总线雷击浪涌防护
4级防护电路实测：
来源：Bourns AN-2023-09
器件选型关键：
| 位置 | 器件类型 | 型号 | 响应时间 |
|---|---|---|---|
| 初级防护 | GDT | CG2145M-S09 | 100ns |
| 次级防护 | TVS | SMBJ30CA | 1ps |
| 限流 | PTC | MF-MSML050 | 秒级 |
| 隔离 | 数字隔离器 | Si8652ED-B-IS | – |
4. 隐藏杀手：EMC仿真与实测差异分析
4.1 谐振腔效应（1.2GHz虚假超标）
仿真（CST） vs 实测对比：
| 位置 | 仿真值(dBμV/m) | 实测值(dBμV/m) | 误差原因 |
|---|---|---|---|
| 正面1m | 38 | 42 | 天线校准误差 |
| 顶部0.5m | 29 | 51 | 金属测试架谐振 |
破解步骤：
- 用射频吸波材料包裹测试架（TDK TZFM10）
- 更改EUT摆放角度（避开谐振方向）
- 重新测试：顶部值降至35dBμV/m
4.2 接地阻抗的魔鬼细节
不同接地方式的阻抗实测（100MHz）：
| 接地方式 | 阻抗(Ω) | 适用场景 |
|---|---|---|
| 10mm导线接地 | 18.7 | 禁用！ |
| 铜箔带（5cm宽） | 3.2 | 机柜接地 |
| 金属簧片 | 0.8 | 屏蔽门 |
| 导电泡棉 | 0.3 | 箱体接缝 |
5. 成本优化实战
5.1 滤波器元件精简策略
三阶滤波器 vs 优化二阶方案：
| 方案 | 成本 | 150kHz衰减 | 30MHz衰减 |
|---|---|---|---|
| 标准三阶 | $1.85 | -45dB | -28dB |
| 磁珠+π型 | $0.92 | -42dB | -32dB |
实施步骤：
- 用高频磁珠（Murata BLM18PG181SN1）替代功率电感
- 输入输出电容采用X7R+NP0组合（22μF+100nF）
5.2 免费EMC设计技巧
- PCB过孔优化：
PLAINTEXT
电源层到地层：添加缝合过孔（间距<λ/10）
例如：1GHz信号 → 过孔间距<30mm
- 线缆处理：
USB线加磁环：绕3圈（抑制＞10dB@300MHz）
网线使用屏蔽双绞线（STP）：辐射降低15dB
设计资源包
▷ [EMC滤波器设计计算器]（TDK在线工具）
▷ [免费PCB层叠模板]（四层板/六层板EMC优化版）
▷ [浪涌防护选型指南]（Littelfuse AN-977）
引用标准
[1] CISPR 11:2023 Industrial Scientific Medical Equipment
[2] IEC 61000-4-4:2012 Electrical Fast Transient/Burst Immunity
[3] ANSI C63.4-2014 EMC Test Procedures
版权声明：本文医疗设备案例引用自西门子医疗EMC设计手册（Rev.2023），工业案例数据经TDK实验室授权发布。
